Блок управления насосом Maxpump INV-10

Блоки управления представляют собой передовые электронные устройства, специально разработанные для эффективного управления асинхронными однофазными электродвигателями различных типов водяных насосов. Они обеспечивают плавный запуск двигателя, снижение пусковых токов и уменьшение нагрузки на электрическую сеть, что существенно экономит электроэнергию и продлевает срок службы насоса.

Блоки управления используют широтно–импульсную модуляцию с векторным управлением для поддержания стабильного давления в водопроводной системе в зависимости от потребности. При изменении расхода воды и изменении давления в системе, они автоматически регулируют скорость вращения электродвигателя. Встроенный датчик на водопроводе контролирует текущее давление, обеспечивая точную реакцию и поддержание заданных параметров.

Технические спецификации:

• тип электропитания: однофазное;
• напряжение питания источника: 160В–260 В (~230 В) / 50 Гц;
• напряжение на выходе блока управления: ~ 220 В;
• диапазон частот на выходе: 20–50 Гц;
• характер нагрузки: насос для воды;
• электропитание датчика давления: 24 В, 4–20 мА;
• диапазон задаваемого давления: 0.5–9.0 бар;
• гидроаккумулятор: емкость не менее 2 литров (давление воздуха 60% от заданного);
• допустимая температура окружающей среды: 0–35°С;
• перекачиваемая среда: чистая пресная вода с температурой 0–35°С;
• точность работы по давлению: 0.3 бара;
• тип автоматического действия: 1.В;
• степень защиты: IP65;
• номинальное импульсное напряжение: 2.5 кВ;
• температура при испытании давлением шарика: 75/125°С.

Перед запуском необходимо убедиться:

• что напряжение питания соответствует требуемому диапазону, а окружающие условия соответствуют указанным параметрам;
• что блок управления установлен и закреплен надежно;

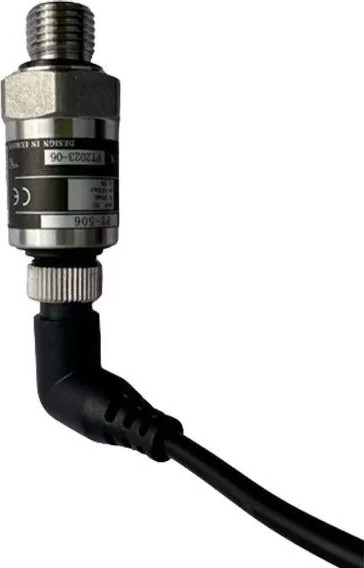

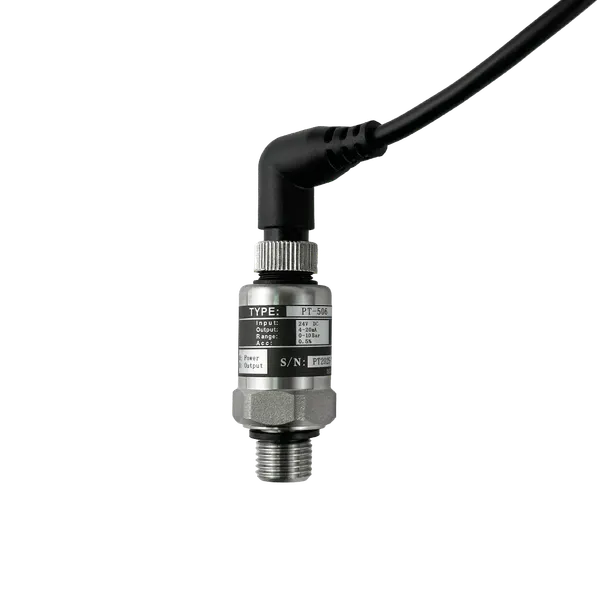

• что датчик давления правильно установлен и функционирует корректно;
• что электрическое подключение выполнено в строгом соответствии с предоставленной схемой.

Запуск и управление:

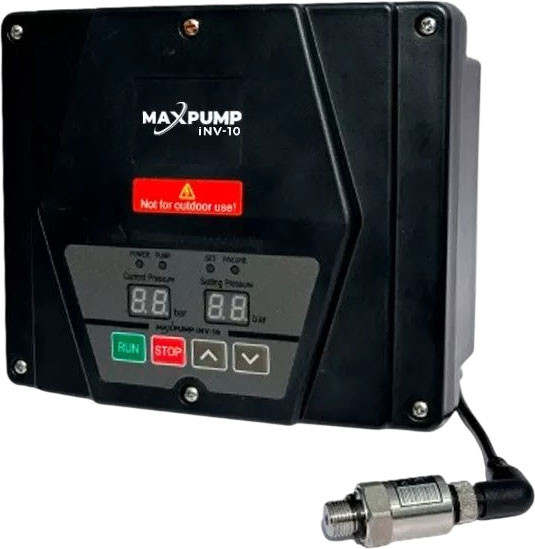

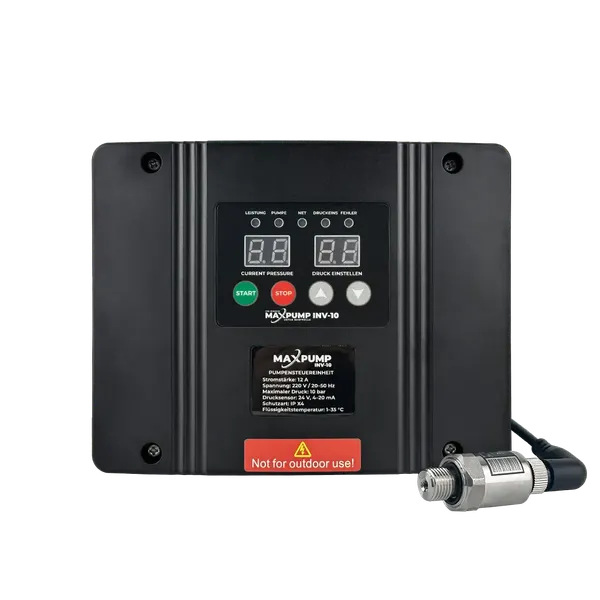

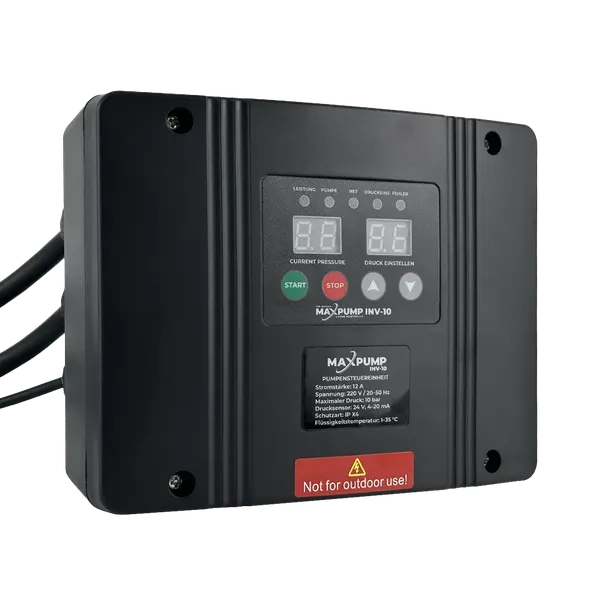

• после подачи напряжения индикатор (power) на панели управления зажигается.
• нажмите кнопку (stop), чтобы установить давление на нулевой уровень (0.0 бар).
• откройте водопроводный кран и нажмите кнопку (run), чтобы запустить насос и начать подачу воды.
• в любой момент работы можно использовать кнопку (stop) для немедленной остановки насоса.
• для установки требуемого давления используйте стрелки вверх или вниз, значение отображается на дисплее (run).

Блоки управления обеспечивают надежную автоматизацию и эффективность водоснабжения, гарантируя стабильную работу системы и минимизируя энергопотребление.
