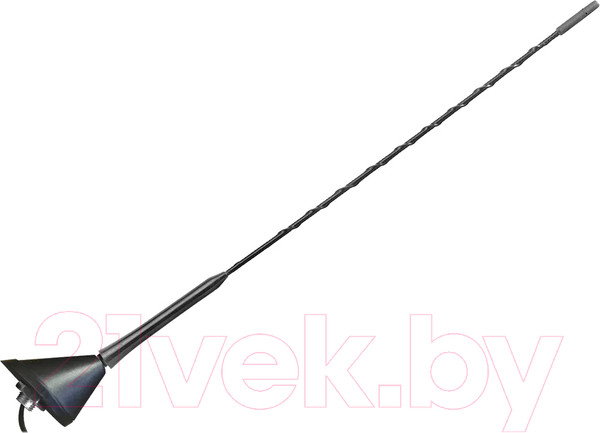

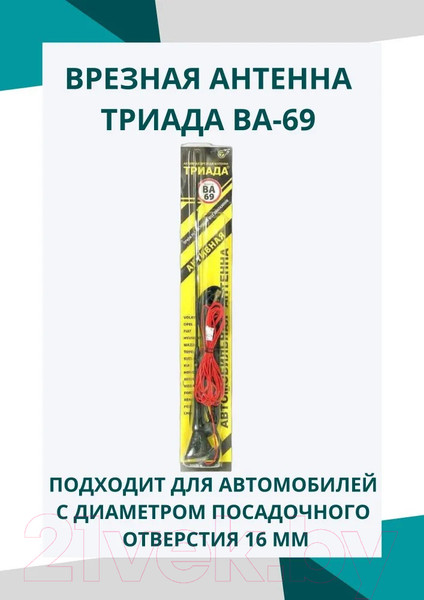

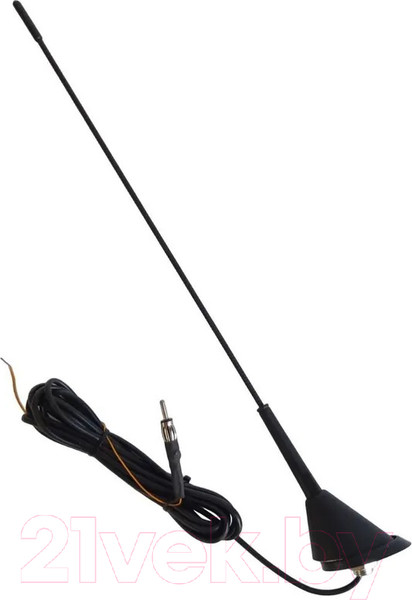

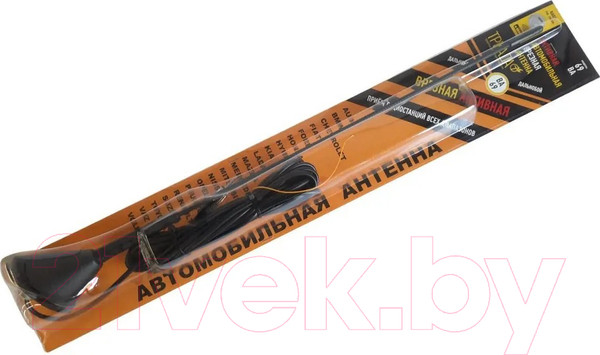

Антенна автомобильная Триада ВА 69

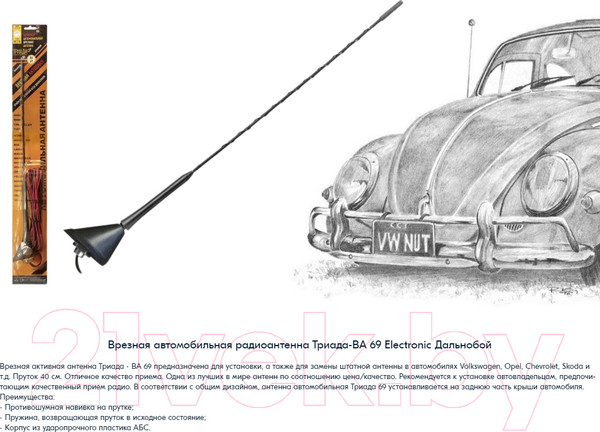

Врезная активная антенна ВА 69 предназначена для установки, а также для замены штатной антенны в автомобилях Volkswagen, Opel, Chevrolet, Skoda и т.д. Отличное качество приема.

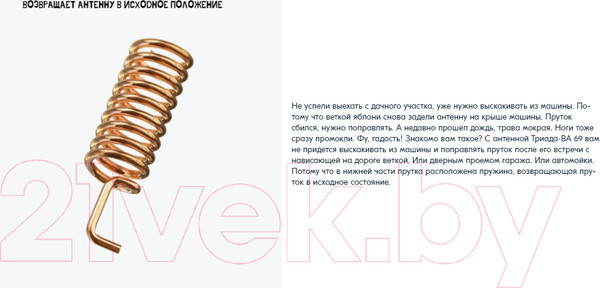

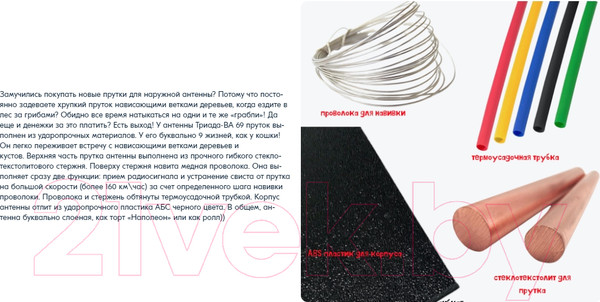

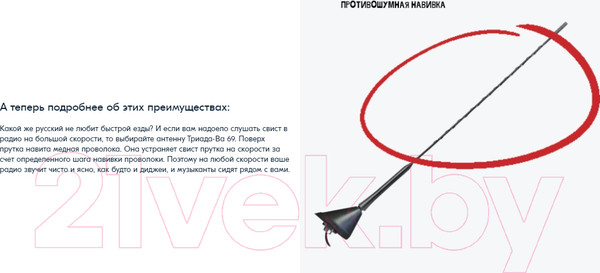

Радиосигнал принимается съемным прутком с противошумной навивкой. В нижней части прутка внутри пластикового неразборного кожуха расположена стальная пружина, которая возвращает пруток в исходное состояние, если он отклонен от естественного положения веткой, крышей гаража и т.д. Верхняя часть прутка выполнена из прочного гибкого стеклотекстолитового стержня. Поверху стержня навита медная проволока, выполняющая сразу две функции — прием радиосигнала и устранение свиста от прутка на большой скорости (более 160 км\час) за счет определенного шага навивки проволоки. Проволока и стержень обтянуты термоусадочной трубкой. Резьба прутка М5 или М6, внутренняя или наружная (может меняться в зависимости от полученных на производство материалов).

При автоматической мойке автомобиля пруток необходимо открутить, иначе он может быть испорчен мощными вращающимися щетками автомойки.

Пруток прикручивается к корпусу основания антенны. Корпус отлит из ударопрочного пластика АБС черного цвета. Внутри корпуса основания размещен мощный усилитель (24 Дб) с большим динамическим диапазоном (HDR). Поэтому радиосигналы уверенно принимаются антенной как вблизи от источника, так и на удалении до 150 км (линия горизонта), дальность максимального приема, следовательно, зависит в первую очередь от мощности радиостанции и рельефа местности, сильно ограничивающего линию горизонта и определяющего провалы («ямы») в приеме радиосигнала.

Усилитель собран на печатной плате (материал FR-4) автоматизированным способом — SMT-монтаж плат. Это позволяет добиться повторяемости отличных технических характеристик каждого усилителя.

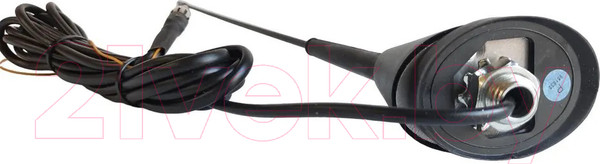

Основание крепится к корпусу автомобиля. В заранее изготовленное отверстие вставляется шпилька крепления, выходящая из основания. Между основанием антенны и кузовом автомобиля крепится эластичная манжета. Изнутри салона на шпильку накручивается гайка. Необходимо обеспечить надежный контакт гайки с металлом корпуса автомобиля (убрать краску в месте крепления).

Необходимо также нанести герметик на все прилегающие к корпусу и шпильке части. Только в этом случае обеспечится защита от воды.

Сквозь крепежную шпильку проходят радиопровода и провода питания антенны. Штеккер радиокабеля соединяется с гнездом магнитолы, провода питания подключаются к бортовой сети автомобиля, причем плюсовой провод должен подключаться к специальной клемме магнитолы (маркируется чаще всего АНТ), питание на которой появляется только когда магнитола включена. Если плюсовой провод подключается сразу к бортовой сети автомобиля, необходимо убедиться в наличии предохранителя в этой цепи или установить его дополнительно.

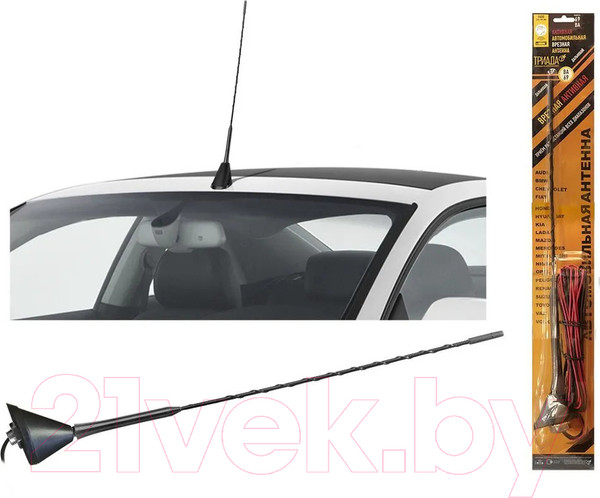

В соответствии с общим дизайном, антенна автомобильная устанавливается на заднюю часть крыши автомобиля.
